Tavole Elevatrici a Pantografo Singolo
Tavole Elevatrici a Singola Forbice Serie XN
Le piattaforme di sollevamento Serie XN sono disponibili in un’ampia varietà di possibili configurazioni , con capacità di carico e dimensioni per soluzioni su misura.
Nella tabella seguente è possibile trovare alcune configurazioni standard di base, con portate da 600 a 10.000 kg e vari dimensionamenti della piattaforma di carico.
Le piattaforme elevatrici della Serie XN possono essere personalizzate per soddisfare requisiti di utilizzo specifici, anche per uso gravoso e intensivo.
Le varie opzioni di configurazione disponibili, combinate con l'ampia gamma di accessori, offrono un'immensa scelta di varianti.
Concepite per l’impego in ambito industriale, le tavole elevatrici di TESIS Engineering sono versatili e robuste: costruite per garantire i più elevati standard qualitativi e di sicurezza.
Conformi alla Normativa Europea EN 1570 - certificate CE
Dati tecnici e caratteristiche standard Tavole Elevatrici Serie XN
Tipo: Tavola elevatrice a pantografo singolo ad azionamento elettro-idraulico
Capacità di carico: da tabella per i modelli base o su richiesta (da 200 kg a +80 t)
Dimensioni piattaforma: da tabella per i modelli base o su richiesta
Dimensionamento strutturale: per carico distribuito o parzialmente concentrato
Tensione di alimentazione: Trifase 400V / 50Hz
Tensione circuito di comando e ausiliari: 24 V
Grado di protezione: IP54
Comandi: pulsantiera volante (pulsante Salita / pulsante Discesa)
Centralina: incorporata o separata (3m collegamento standard)
Frequenza d'impiego: fino a 30 cicli/ora x 8 ore/gg
Condizioni di servizio: in ambiente interno +5°C / +40°C
Bracci di sollevamento: profilo sagomato in metallo pieno (no tubolare)
Rulli di scorrimento pantografo: in acciaio
Snodi: dotati di boccole autolubrificanti
Cilindri: cilindri a semplice effetto, stelo cromato
Componentistica idraulica: ad alte prestazioni
Imballaggio standard: su bancale + wrapping

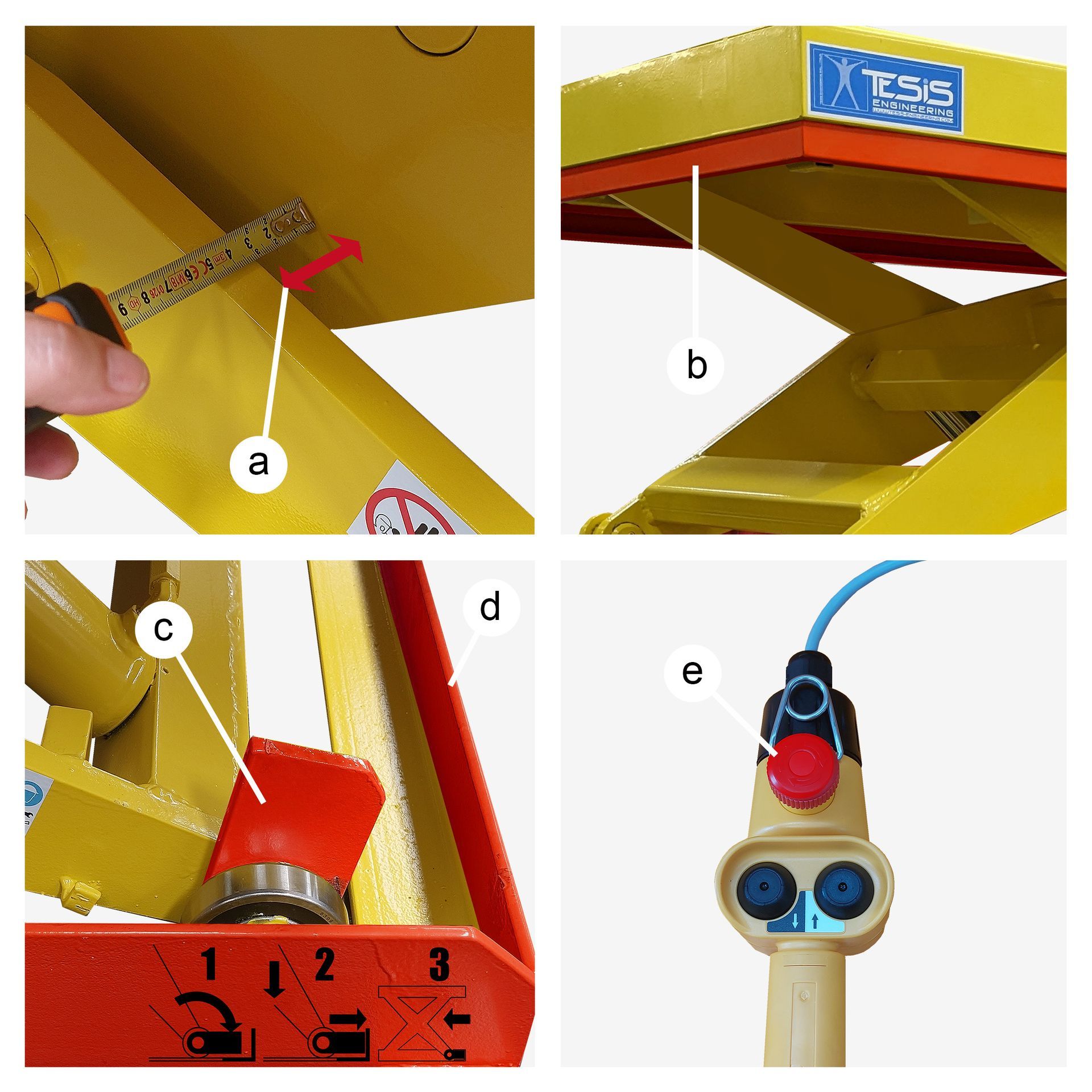

Funzioni e dotazioni di sicurezza Tavole Elevatrici Serie XN
- Distanza di sicurezza tra i bracci mobili del pantografo (a)
- Dispositivo sensibile anti-schiacciamento sotto il bordo della piattaforma (b)
- Blocchi meccanici di manutenzione integrati (c)
- Fascia fermapiede anti-intrusione sull’intero telaio di base (d)
- Pulsante di arresto di emergenza sulla pulsantiera di comando (e)
- Comandi ad azione mantenuta (movimenti azionati da una pressione costante)
- Valvole di sicurezza sull’impianto idraulico (arresto della discesa in caso di rottura/perdita dall’impianto)
- Valvola di sovrapressione (protezione da sovraccarico)
- Regolatore di flusso compensato (controllo velocità di discesa)
- Dispositivo di recupero manuale in discesa (azionabile dalla centralina)

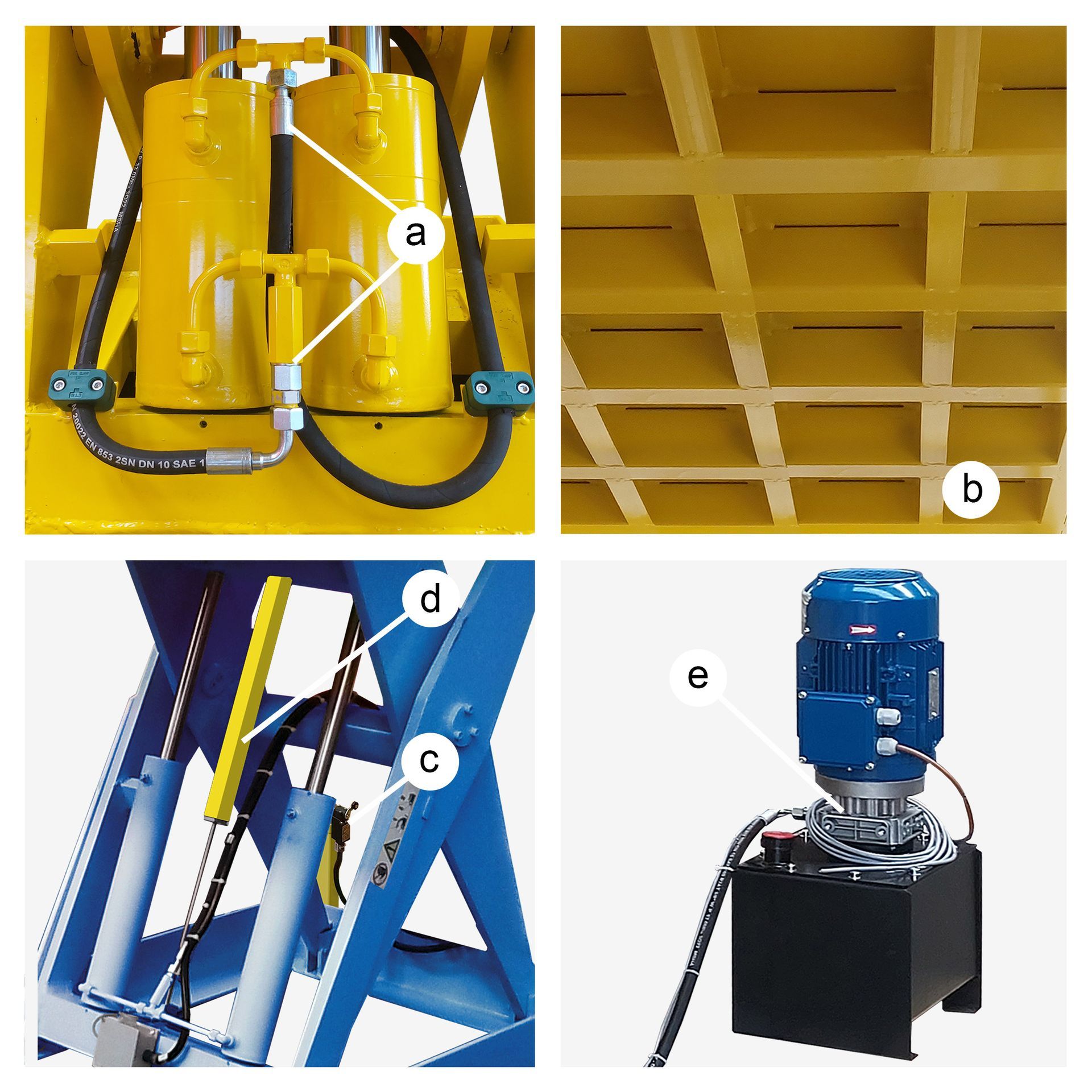

Opzioni di configurazione e personalizzazioni Tavole Elevatrici Serie XN
- Dimensionamento per carichi concentrati, decentrati o mobili
- Dotazione per utilizzo intensivo o continuativo
- Snodi montati su cuscinetti
- Cilindri a doppio effetto o a pieno riempimento (a)
- Piano rinforzato per passaggio automezzi e carrelli elevatori (b)
- Interruttore di fine-corsa (c), encoder (d) e predisposizione per integrazione in sistemi di automazione
- Centralina separata (e)
- Selezione di componentistica tra gamma di principali marchi del settore
- Gruppo valvole personalizzabile per gestione attrezzatura applicata
- Esecuzione per installazione all’esterno
h = altezza minima, C = corsa , AxB = dimensioni piattaforma (disegno in dati e caratteristiche tecniche), * = solo con centralina separata
| Serie XN | 600 kg | 1.000 kg | 2.000 kg | 3.000 kg | 4.000 kg | 5.000 kg | 6.000 kg | 8.000 kg | 10.000 kg |
|---|---|---|---|---|---|---|---|---|---|
| A x B (mm) | h / C (mm) | h / C (mm) | h / C (mm) | h / C (mm) | h / C (mm) | h / C (mm) | h / C (mm) | h / C (mm) | h / C (mm) |
| 1000 x 600 | 200* / 600 | 215* / 600 | 250* / 600 | - | - | - | - | - | - |
| 1000 x 800 | 200 / 600 | 215 / 600 | 250 / 600 | - | - | - | - | - | - |
| 1000 x 1000 | 210 / 600 | 220 / 600 | 260 / 600 | - | - | - | - | - | - |
| 1250 x 600 | 225* / 800 | 235* / 800 | 270* /800 | - | - | - | - | - | - |
| 1250 x 800 | 225 / 800 | 235 / 800 | 270 / 800 | 270* / 770 | 330* / 750 | 350* / 700 | - | - | - |
| 1250 x 1000 | 230 / 800 | 245 / 800 | 270 / 800 | 270* / 770 | 330* / 750 | 350* / 700 | 405* / 700 | - | - |
| 1250 x 1200 | 230 / 800 | 245 / 800 | 280 / 800 | 270 / 770 | 330* / 750 | 350* / 700 | 405* / 700 | - | - |
| 1550 x 600 | 235* / 1050 | 250* / 1050 | 280*/1050 | - | - | - | - | - | - |
| 1550 x 800 | 235 / 1050 | 250 / 1050 | 280 / 1050 | 290 / 1050 | 340 / 1000 | - | - | - | - |
| 1550 x 1000 | 245 / 1050 | 250 /1050 | 280 / 1050 | 290 / 1050 | 340 / 1000 | 360 / 1000 | 415 / 950 | 500* / 900 | - |
| 1550 x 1200 | 245 / 1050 | 260 / 1050 | 280 / 1050 | 290 / 1050 | 340 / 1000 | 360 / 1000 | 415 / 950 | 500* / 900 | 520* / 900 |
| 1550 x 1500 | 245 / 1050 | 260 / 1050 | 280 / 1050 | 290 / 1050 | 340 / 1000 | 360 / 1000 | 415 / 950 | 500* / 900 | 520* / 900 |
| 2000 x 1000 | 300 / 1350 | 310 / 1350 | 330 / 1350 | 350 / 1350 | 390 / 1300 | 430 / 1300 | 470 / 1250 | 540 / 1200 | - |
| 2000 x 1500 | 300 / 1350 | 310 / 1350 | 330 / 1350 | 350 / 1350 | 390 / 1300 | 430 / 1300 | 470 / 1250 | 540 / 1200 | 600 / 1200 |
| 2000 x 2000 | 310 / 1350 | 310 / 1350 | 330 / 1350 | 350 / 1350 | 390 / 1300 | 430 / 1300 | 470 / 1250 | 540 / 1200 | 600 / 1200 |
| 2500 x 1000 | 320 / 1680 | 330 / 1680 | 350 / 1680 | 370 / 1680 | 440 / 1600 | 470 / 1600 | 510 / 1550 | 580 / 1500 | |
| 2500 x 1500 | 320 / 1680 | 330 / 1680 | 350 / 1680 | 370 / 1680 | 440 / 1600 | 470 / 1600 | 510 / 1550 | 580 / 1500 | 650 / 1500 |
| 2500 x 2000 | 330 / 1680 | 340 / 1680 | 350 / 1680 | 370 / 1680 | 440 / 1600 | 470 / 1600 | 510 / 1550 | 580 / 1500 | 650 / 1500 |
| 2500 x 2500 | 330 / 1680 | 340 / 1680 | 350 / 1680 | 370 / 1680 | - | - | - | - | - |
| 3000 x 1000 | 380 / 2060 | 400 / 2060 | 440 / 2060 | 450 / 2060 | 500 / 2000 | 530 / 2000 | 560 / 1950 | 630 / 1900 | - |
| 3000 x 1500 | 380 / 2060 | 400 / 2060 | 440 / 2060 | 450 / 2060 | 500 / 2000 | 530 / 2000 | 560 / 1950 | 630 / 1900 | 700 / 1900 |
| 3000 x 2000 | 380 / 2060 | 420 / 2060 | 440 / 2060 | 450 / 2060 | 500 / 2000 | 530 / 2000 | 560 / 1950 | 630 / 1900 | 700 / 1900 |
Dati e caratteristiche indicativi e non vincolanti, potranno subire modifiche senza preavviso
Tavole Elevatrici Serie XN - Optional & accessori
- Piano di carico in lamiera striata, mandorlata, o rivestito in acciaio inox, alluminio o gomma
- Botola o portello di ispezione sul pianale
- Soffietto di protezione sotto la piattaforma
- Colonnine di appoggio piattaforma chiusa
- Piedini di livellamento con telaio di base rinforzato
- Piastre di fissaggio a terra
- Base inforcabile, golfari o staffe di aggancio per la movimentazione
- Telaio su ruote, stabilizzatori, timone o maniglia di traino
- Sponde mobili o fisse
- Parapetti fissi o removibili e cancelli
- Comandi: pulsantiera con chiave di abilitazione, colonnina porta pulsantiera, comandi a pedaliera, pulsantiera da parete
- Imballaggi speciali, casse e gabbie di legno
